問：地源熱泵系統施工流程如何細化？

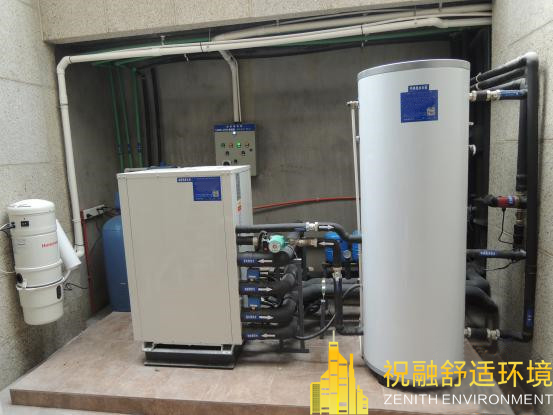

答：現在別墅安裝地源熱泵的用戶越來越多，大家都比較看好這種高效環保的空調系統。地源熱泵系統復雜，它是如何安裝的呢？實際施工現場的地源熱泵施工如下：地源熱泵系統設備放在室內的主要設備有：地源熱泵系統的主機（右邊）、熱交換熱水存儲罐（左邊）、系統膨脹罐（中間）等。最后，見識了這些地源熱泵的施工過程案例，你想為你的建筑設計這種節能的采暖能源系統嗎？據說，結合被動式低能耗建筑，以地源熱泵為新型能源系統，是一個非常節能的組合。

地源熱泵施工流程細化步驟：

1.低溫熱物性測試

2.地源熱泵打井，施工前應了解埋管場地內已有的地下管線、地下構筑物的功能及其準確位置，每個豎孔開鉆前都應人工開挖探坑，探坑直徑不小于300 mm，深度不小于1.2m；鉆孔時保證鉆桿的垂直以確保每個豎孔平行，防止竄孔！

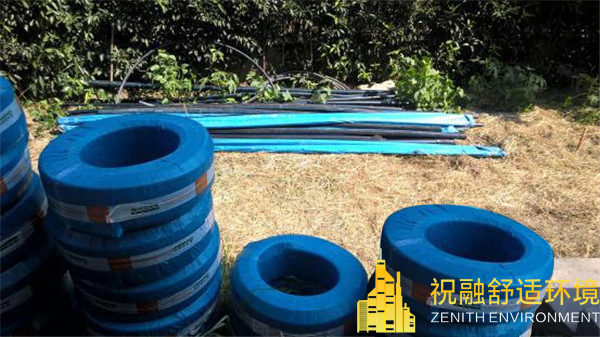

3.雙U型換熱管下井：

（1）下管前必須對所有管材進行試壓，不小于0.6MPa，穩壓15分鐘，壓力不降，不滲不漏，認為合格；

（2）下管后回填前應及時對PE管試壓，合格后方可進行下一個孔的開鉆；

（3）為防止孔內泥沙沉積，減少孔的有效深度，鉆孔完畢后，應及時下管，并采取防止PE管上浮的固定措施；

（4）試壓合格后，及時密封U形管的四個開口端部，U形管以每組對分別綁好，方便以后管道聯接。

4.原漿回灌

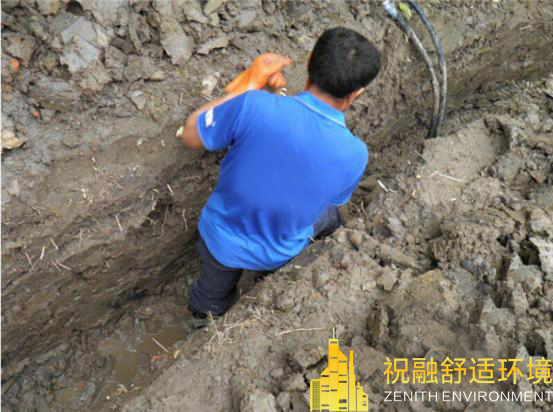

5.開挖水平管溝槽

6.細沙回灌井控

7.水平管連接

水平鋪管、管道聯接

（1）水平地埋管可不設坡度，最上層埋管頂部應在凍土層以下0.4m，且距地面不小于0.8m,供回水環路集管的間距不小于0.6m.

（2）管道聯接目前常采用專用設備進行電熔焊接和熱熔焊接。電熔焊接有專用儀器控制時間，焊接工藝好，但電熔焊接件價格較高；熱熔焊接時尤為注意，掌握好時間，避免焊接后縮孔，甚至堵塞管道。

8.水力平衡器安裝

9.水平PE管細沙回填

（1）豎孔灌漿材料宜采用膨潤土和細紗的混合漿或?qū)Ｓ貌牧希部捎勉@孔過程中產生的泥漿沉淀物，確保鉆孔灌漿密實，無空腔。否則會降低傳熱效果，影響工程質量。

（2）水平聯接管回填土應細小、松散、均勻且不含石塊及土塊，回填壓實過程應均勻，且不得使管道架空

（3）外線管道與機房設備的連接，外線管道進入機房時應設穿墻套管且套管伸出外墻壁不小于50 mm，套管與外墻、套管與外線管道間均應做好防水，然后進行外線回填。

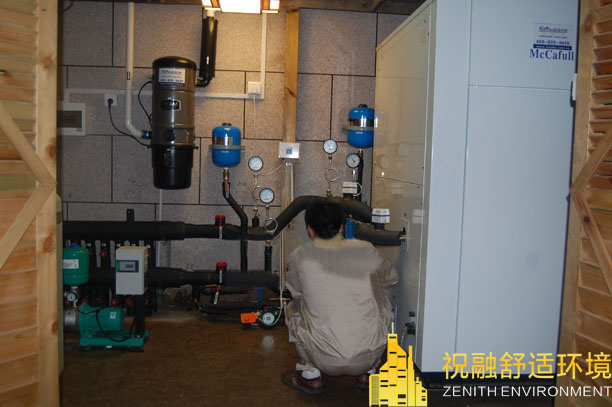

10.地源熱泵機房安裝

（1）機房設在地下室，不占用有效空間；特靈地源熱泵機組，機組整體緊湊，機房面積小，整個機房面積不到5㎡；

（2）末端夏天采用風機盤管送冷風，冬天采用地板采暖系統。

（3）施工注意事項：別墅項目施工面對的多是業主個人，隨著裝修的進行，業主難免會有新的想法，所以末端施工中不能只憑圖紙單干，要配合裝修，并做到及時與業主溝通。

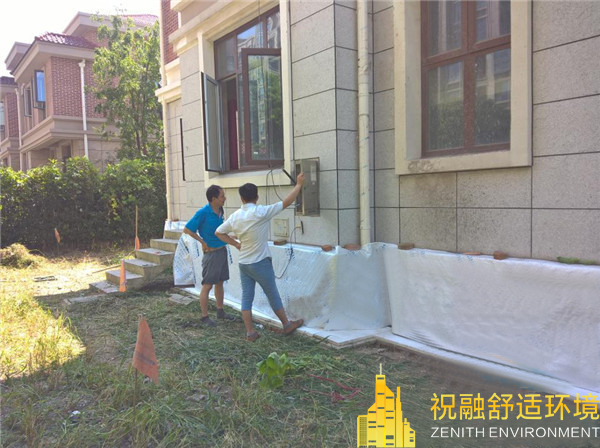

11.控制器安裝

12.標識牌懸掛
